SGX-1型數字光柱顯示儀

概述：

　　SGX-1型數字光柱顯示儀是我廠研制開發的新一代智能化數字顯示兼光柱指示通用性極強的顯示儀。該系列儀表還可配接各類變送器，可廣泛適用于化工，電力，冶金，輕紡，環保，城建等行業。實現對被測對象的自動顯示及控制。

特點：

● 可靠性高，穩定性好。
● 應用廣泛，容易操作，減少維護量。
● 開孔尺寸滿足用戶要求。
● 設定參數斷電永久保留以及參數密碼鎖定。
● 高限報警，低限報警兩組繼電器輸出。
● 變送輸出：4～20mA或1～5V 0.5%FS(可選)

主要技術參數：

● 輸入信號：電阻型 0～4000Ω ；
● 變送器型 電流型 4～20mA　　
● 顯示方式：四位LED 數顯：□□ .□□m；
● 量程51線光柱指示：0～100%指示
● 基本誤差：數字顯示　　±0.5%FS　±1個字
　　　　　   光柱指示　　±1根線　　　　　　
● 報警控制：高限報警，低限報警， 報警燈及相應的繼電器輸出，同時伴有聲響和數字閃爍，當用戶確認后，按消音鍵可消除聲響和數字閃爍。
● 電源電壓：220VAC±1V； 50HZ±2HZ
● 功　　耗：≤5W(AC220V線性電源供電)
● 安裝方式：標準卡入式

操作說明：

各鍵功能：

　　參數設置：連續按設定鍵M，依次顯示F1～F9，最后退出回到顯示狀態。注：顯示儀在參數設置狀態下，3分鐘無按鍵按下則自動退出設置狀態。
　　F1：密碼輸入（密碼為1234）: 輸入正確密碼方可修改。設定時按右移鍵，選擇被修改位，按增加鍵設定數值，完成后按右移鍵選擇下一位，每位都設置完成后按確認鍵確認，量程設定完成。
　　F2：量程設定（方法同上）
　　F3：零點設定（方法同上）
　　F4：高限報警設定（方法同上）
　　F5：低限報警設定（方法同上）
　　F6：零點校驗：F6—0為原零點電阻值(或4mA)采樣值，F(xiàn)6—1為當前測量的電阻值(電流輸入采樣值),待F6—1顯示穩定時按E鍵確認則零點校驗完成。
　　F7：量程校驗：F7—0為原量程電阻(20mA)采樣值，F(xiàn)7—1為當前測量 的電阻值(電流輸入采樣值),待F7—1顯示穩定時按E鍵確認,量程校驗完成。
　　F8，F(xiàn)9為廠家調試用，用戶禁止修改。

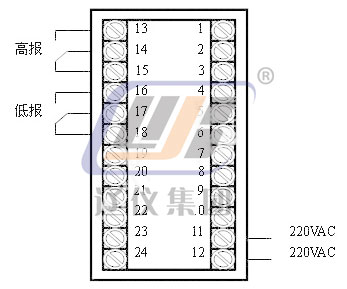

接線端子及接線方式：

　　　　　　　　　　　　　　　　　1 接傳感器電阻信號（不分正負）
　　　　　　　　　　　　　　　　　2 接傳感器電阻信號（不分正負）
　　　　 　　　　　　　　　　　　　　　　　　 電阻輸入接線圖
　　　　　　　　　　　　　　　　　2 電流輸入(接變送器24V“－”端)
　　　　　　　　　　　　　　　　　3 ＋24V(接變送器24V“+”端)

電流輸入接線圖
